梯形丝杆螺旋升降机参数表




型号   PSTT220
额定动载kN   100
丝杠直径x导程mm   Tr60 x9
蜗轮蜗杆减速比       V       1:08
L 1:32
蜗杆输入1转丝杠行程mm V 1.125
L 0.281
最大输入功率kW V 3
L 2.2
满载启动扭矩Nm V 100
L 41
启动效率 V 0.18
L 0.11
1500rpm时的运转效率 V 0.33
L 0.23
无丝杆时的空载转矩Nm V 2.1
L 1.4
箱体材料   球墨铸铁
箱体重量kg   58
每100mm丝杠+护管重量kg   3.02

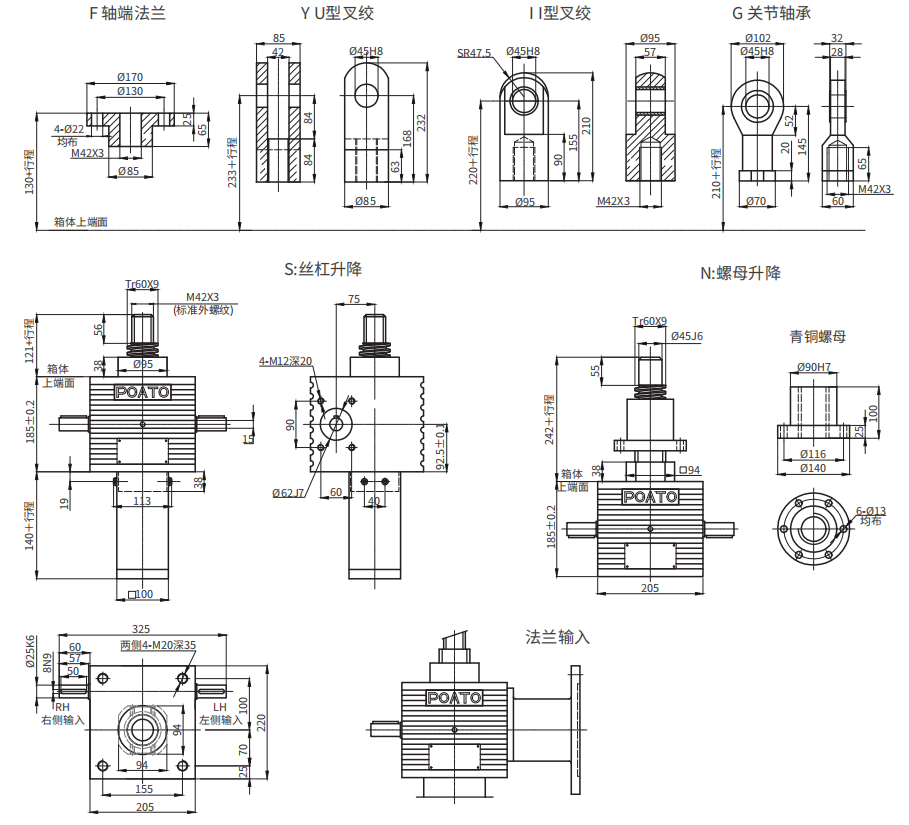

PSTT-220梯形丝杆外形尺寸图



网站首页  ꁕ  产品中心  ꁕ  螺旋升降机系列  ꁕ  梯形丝杆螺旋升降机  ꁕ  PSTT220梯形丝杆涡轮型
梯形丝杆涡轮螺旋升降机
넳 넲

PSTT220梯形丝杆涡轮型

PSTT220是霸田中型梯形丝杆蜗轮蜗杆升降机,采用Tr60×9梯形丝杆,蜗轮蜗杆减速结构。额定动载100kN(10吨),V型减速比1:8(输入1转行程1.125mm),L型减速比1:32(行程0.28mm),V型最大输入功率3kW,满载启动扭矩V型100Nm/L型41Nm。箱体采用球墨铸铁,自重58kg。梯形丝杆传动具备自锁特性,适用于自动化设备、中型工装、检测台架升降工况,支持多台同步联动。
